หมายเลขรุ่น | วินไท-9005 |
พลัง | 28KW |
ขนาดภายนอก | 12000*7000*5200 มม. (ยาว * กว้าง * สูง) |
ขนาดภายใน | 11800*5600*4400มม |
แรงดันไฟฟ้า | 380V/415V/480V 3 เฟส |
ตัวเลือกสี | สีขาว สีฟ้า สีเทา กำหนดเอง |
แหล่งความร้อน | หัวเผาดีเซลคู่ (2*300,000 กิโลแคลอรี/ชม.) |
หลอดอินฟาเรด | 48 ชิ้น * 16W LED IR (เพดาน) + ผนังด้านข้าง 32 ชิ้น |
ยานพาหนะที่เหมาะสม | รถบรรทุกหนัก รถบัส รถพ่วง อุปกรณ์ก่อสร้าง |
พัดลมดูดอากาศ | พัดลมเทอร์โบ 2*9.5KW (คู่, VFD) |
พัดลมดูดอากาศ | พัดลมเทอร์โบ 2*7.5KW (คู่, VFD) |
แสงสว่าง | LED 1600 Lux 48 เพดาน + 32 ข้าง + 12 ผนัง |
ชั้นใต้ดิน | งานหนัก 500 มม. กริด 5 แถว + แผ่น 4 แถว |
กำลังโหลด | 10T (ทดสอบโหลดแบบคงที่ 14T) |
ตัวกรองฝ้าเพดาน | F6 EU6, 10 แผง, แผง Walk-On |
ตัวกรองชั้น | ไฟเบอร์กลาส 5 โซน เฟรมปลดเร็ว |
กรองไอเสีย | Active Carbon Tower + ตัวเลือก HEPA H13 |
แผงควบคุม | Schneider PLC + หน้าจอสัมผัสอุตสาหกรรม 12" + การเข้าถึงระยะไกล |
อุณหภูมิสูงสุด | 80°C (เพิ่มความร้อน: 10-12 นาทีถึง 60°C) |
เครื่องแลกเปลี่ยนความร้อน | SS316L แบบคู่ ประสิทธิภาพรวม 90% |
ระดับเสียงรบกวน | ≤85dB (เคสพัดลมกันเสียง) |
การรับรอง | CE, ISO 9001, ISO 14001, OHSAS 18001 |
การประยุกต์ใช้ผลิตภัณฑ์

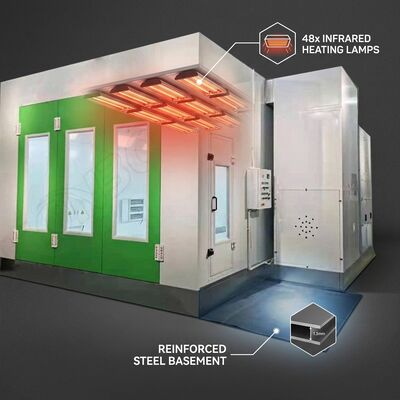

WINTAI-9005 เป็นบูธสเปรย์ดีเซลสำหรับงานหนักชั้นนำสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการมากที่สุด: การบำรุงรักษากลุ่มรถบรรทุกหนัก การผลิตรถบัส การปรับปรุงอุปกรณ์ก่อสร้าง และการเคลือบยานพาหนะทางทหาร ชั้นใต้ดินเสริมแรง 10T พร้อมระบบแยกตะแกรง 5 แถว รองรับรถเพื่อการพาณิชย์ที่ใหญ่ที่สุด หัวเผาดีเซลคู่ (รวมกัน 600,000 กิโลแคลอรี/ชม.) จับคู่กับโคมไฟ IR แบบเพดาน 48 ดวง และโคมไฟติดผนังด้านข้าง 32 ดวง ช่วยให้มั่นใจได้ถึงการบ่มที่สม่ำเสมอทั่วทั้งพื้นที่ภายในขนาดใหญ่ 66 ตร.ม. WINTAI ได้ดำเนินโครงการบูธอุตสาหกรรมหนักสำหรับผู้ประกอบการรถโดยสารระดับชาติ ผู้ผลิตอุปกรณ์การทำเหมืองแร่ และบริษัทโลจิสติกส์ท่าเรือทั่วโลก
คุณสมบัติหลัก
1) แผ่นผนัง: แซนวิชขนหิน 100 มม. ผิวคู่เหล็กชุบสังกะสี 0.6 มม. ทนไฟคลาส A (GB 8624) แรงลมสูงสุด 180 กม./ชม.
2) ชั้นใต้ดิน: โครงสร้างย่อยของ I-beam หนัก หลุมคอนกรีตเสริมเหล็ก 500 มม. (ออกแบบมาให้) ตะแกรงระบายอากาศ 5 แถว + แผ่นตาหมากรุก 4 แถว ใช้งานได้ 10T / ทดสอบแบบคงที่ 14T
3) ประตู: ลิฟต์แนวตั้งแบบใช้มอเตอร์อุตสาหกรรม (6,000 * 5,000 มม.) พร้อมม่านแสงนิรภัย ประตูหลังคู่. ประตูบุคลากร 4 บานพร้อมบาร์ตกใจ
4) ระบบอากาศ: พัดลมเทอร์โบ VFD 4 * (ไอดี 2*9.5KW + ไอเสีย 2*7.5KW) ปริมาณลมทั้งหมด 85,000 ลบ.ม./ชม. ความเร็วลม 0.35-0.45 ม./วินาที เปลี่ยนลม 350/ชม.
5) หัวเผาดีเซล: หัวเผาดีเซลชนิด Riello ซิงโครไนซ์คู่ (รวม 600,000 กิโลแคลอรีต่อชั่วโมง) เครื่องแลกเปลี่ยนความร้อน SS316L คู่ที่มีประสิทธิภาพ 90% อัตราสิ้นเปลืองเชื้อเพลิง 8-10 กก./คัน
6) IR Lighting Array: โคมไฟ LED IR เพดาน 48 ดวง + ผนังด้านข้าง 32 อัน + โคมไฟติดผนัง 12 อัน 1600 Lux ที่ความสูงใช้งาน ดัชนีการเรนเดอร์สี (CRI) >90 เพื่องานสีที่แม่นยำ
7) การกรอง: F6 EU6 แผงเพดานแบบวอล์กออน (10 แผง) ตัวกรองพื้นแบบปลดเร็วไฟเบอร์กลาส 5 โซน ตัวเลือกตัวกรองขั้นสุดท้าย HEPA H13 สำหรับการใช้งานที่สำคัญ
8) การควบคุมการปล่อยก๊าซเรือนกระจก: หอดูดซับคาร์บอนกัมมันต์อุตสาหกรรม (ความจุ 3 ลบ.ม.) การตรวจสอบ VOC อย่างต่อเนื่องพร้อมการบันทึกข้อมูล > ประสิทธิภาพการกำจัด VOC 98%
9) การควบคุมและความปลอดภัย: Schneider PLC + หน้าจอสัมผัสอุตสาหกรรมขนาด 12 นิ้ว การเข้าถึงระยะไกลผ่าน VPN สำหรับการวินิจฉัย สูตรการรักษาที่ตั้งโปรแกรมได้ 50 สูตร การตรวจจับก๊าซในตัว + อินเทอร์เฟซสัญญาณเตือนไฟไหม้
