หมายเลขรุ่น | วินไท-9003 |
พลัง | 22KW |
ขนาดภายนอก | 10500*6500*4800 มม. (ยาว * กว้าง * สูง) |
ขนาดภายใน | 10300*5200*4000มม |
แรงดันไฟฟ้า | 380V/415V 3 เฟส 50/60Hz |
ตัวเลือกสี | สีขาว สีฟ้า สีเทา RAL แบบกำหนดเอง |
แหล่งความร้อน | เตาคู่ LPG (2*200,000 Kcal/ชม.) |
หลอดอินฟาเรด | 40 ชิ้น * 16W LED IR (เพดาน) + ผนังด้านข้าง 24 ชิ้น |
ยานพาหนะที่เหมาะสม | รถบรรทุก รถบัส รถตู้ รถพ่วง ยานพาหนะหนัก |
พัดลมดูดอากาศ | พัดลมเทอร์โบ 2*7.5KW (ไอดีคู่) |
พัดลมดูดอากาศ | พัดลมเทอร์โบ 2*5.5KW (ท่อไอเสียคู่) |
แสงสว่าง | LED 1500 Lux 40 เพดาน + 24 ข้าง + 8 ผนัง |
ชั้นใต้ดิน | สำหรับงานหนัก 450 มม. กริด 4 แถว + แผ่น 3 แถว |
ตัวกรองฝ้าเพดาน | การจำแนกประเภท F6 EU6, 8 แผง |
ตัวกรองชั้น | ไฟเบอร์กลาสหลายชั้น 4 โซน |
กรองไอเสีย | Active Carbon Tower + กล่องกรองแบบแห้ง |
แผงควบคุม | Schneider PLC + หน้าจอสัมผัสอุตสาหกรรมขนาด 10" |
อุณหภูมิสูงสุด | 80°C (เพิ่มความร้อน: 8-10 นาทีถึง 60°C) |
กำลังโหลด | 6T (ทดสอบถึง 8T) |
ระดับเสียงรบกวน | ≤82dB |
การรับรอง | ซีอี, ISO 9001 |
การประยุกต์ใช้ผลิตภัณฑ์

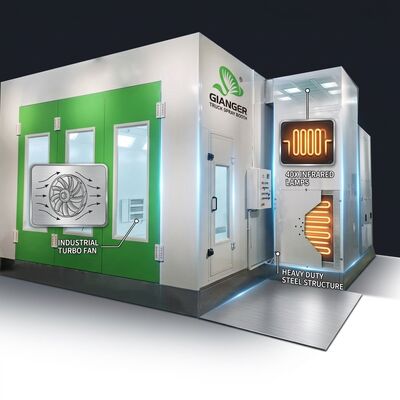

WINTAI-9003 LPG Turbo Fan Truck Paint Booth ออกแบบมาเพื่อการพ่นสีรถยนต์เชิงพาณิชย์: รถบรรทุก รถบัส รถพ่วง และเครื่องจักรกลหนัก ระบบหัวเผา LPG แบบคู่ช่วยให้มั่นใจได้ถึงความร้อนที่รวดเร็วและสม่ำเสมอทั่วทั้งปริมาตรภายในขนาดใหญ่ พัดลมเทอร์โบ 4 ตัว (ไอดี 2 ตัว + ท่อไอเสีย 2 ตัว) ให้การจัดการการไหลเวียนของอากาศที่เหนือกว่า WINTAI ได้จัดหาตู้พ่นสีสำหรับยานพาหนะหนักให้กับผู้ประกอบการยานพาหนะในกว่า 25 ประเทศ รวมถึง GCC เอเชียตะวันออกเฉียงใต้ แอฟริกา และอเมริกาใต้ วิศวกรรมบูธสำหรับงานหนักของเราได้รับการตรวจสอบโดยการวิเคราะห์ FEM โครงสร้างและการคำนวณแรงลม
คุณสมบัติหลัก
1) แผ่นผนัง: แผงแซนวิชขนหิน 75 มม. ผิวเหล็กชุบสังกะสี 0.6 มม. ทั้งสองด้าน ทนไฟคลาส A (GB 8624) กักเก็บความร้อนได้เหนือกว่า
2) ชั้นใต้ดิน: โครงเหล็กชุบสังกะสีสำหรับงานหนัก หลุม 450 มม. ตะแกรงระบายอากาศ 4 แถว พร้อมแผ่นกรองพื้น แผ่นตาหมากรุก 3 แถว 6T ทดสอบความสามารถในการรับน้ำหนัก
3) ประตู: ประตูหน้ายกแนวตั้งแบบใช้มอเตอร์ (5,000 * 4500 มม.) ประตูทางเข้าด้านหลัง ประตูบุคลากร 3 บานพร้อมบาร์ตกใจ กระจกนิรภัยเกรดอุตสาหกรรม
4) ระบบอากาศ: พัดลมเทอร์โบ 4 * (ไอดี 2 ตัว 7.5KW + ไอเสีย 2 ตัว 5.5KW) แดมเปอร์ไฟฟ้า. ความเร็วลม 0.35-0.40 ม./วินาที เปลี่ยนอากาศมากกว่า 320+ ครั้ง/ชั่วโมง
5) หัวเผา LPG: หัวเผา LPG แบบซิงโครไนซ์คู่ (2*200,000 Kcal/h) เครื่องแลกเปลี่ยนความร้อนสแตนเลส การควบคุมโซนอิสระเพื่อความสม่ำเสมอของอุณหภูมิ
6) แสงสว่าง: โคมไฟ LED IR เพดาน 40 ดวง + ผนังด้านข้าง 24 ดวง + โคมไฟติดผนัง 8 ดวง 1500 Lux ที่ความสูงใช้งาน IP65 ปิดผนึกสำหรับสภาพแวดล้อมการทาสี
7) การกรอง: ตัวกรองเพดาน F6 EU6 + ตัวกรองพื้นไฟเบอร์กลาส 4 โซน ดักจับอนุภาคได้ 98% ตัวเลือกการอัพเกรด HEPA H13 สำหรับการตกแต่งระดับสูง
8) การควบคุมการปล่อยก๊าซเรือนกระจก: หอดูดซับคาร์บอนแบบแอคทีฟ + กล่องกรองแห้ง กำจัดสารอินทรีย์ระเหยง่าย >97% เป็นไปตามคำสั่ง EU VOC และกฎระเบียบด้านสิ่งแวดล้อมในท้องถิ่น
9) ความปลอดภัย: ระบบตรวจจับก๊าซ CO/LPG พร้อมระบบระบายอากาศอัตโนมัติ ระบบหยุดฉุกเฉิน อินเทอร์เฟซการระงับอัคคีภัยพร้อมแล้ว การป้องกันการโอเวอร์โหลด
